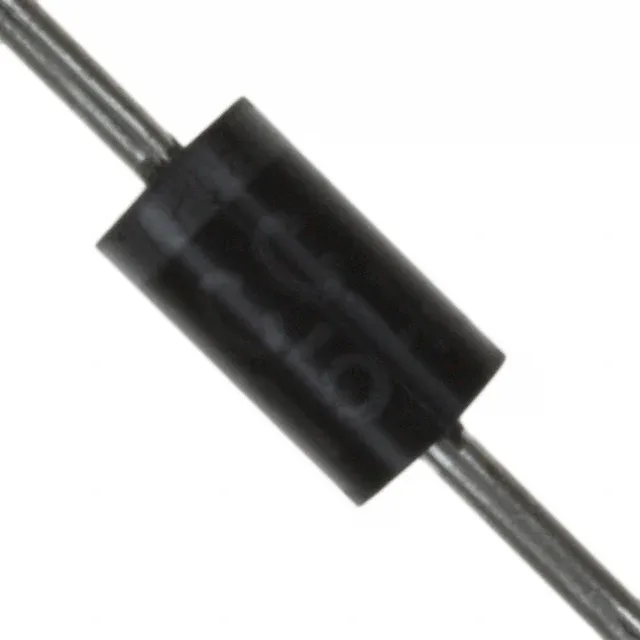

MCC 1N5408GP-TP Genel Amaçlı Doğrultucu Diyot - 1000V 3A (Axial THT DO-201AD)

Maksimum Tekrarlayan Ters Tepe Gerilimi (

$V_{RRM}$

): 1000 Volt (1 kV)

Ortalama İleri Yön Doğrultulmuş Akım (

$I_{F\left(AV\right)}$

): 3.0 Amper

Tepe İleri Yön Dalgalanma Akımı (

$I_{FSM}$

): 200 Amper

Maksimum İleri Voltaj Düşümü (

$V_F$

): 1.1 Volt (

altında)

Çalışma Bağlantı Sıcaklığı (

$T_j$

): -55°C ile +150°C arası

1N5408GP-TP, şebeke gerilimini ve yüksek voltajlı alternatif akımları (AC) güvenle doğru akıma (DC) dönüştürmek için tasarlanmış standart bir doğrultucudur. Bu ürünü standart 1N5408 modellerinden ayıran en büyük avantajı, iç yapısındaki yarı iletken eklemin Glass Passivated (Cam Pasivasyonlu) olmasıdır. Bu özel kaplama teknolojisi, diyodun aşırı yüklenmelere, yüksek sıcaklıklara ve ters yönlü sızıntı akımlarına karşı çok daha dirençli olmasını sağlayarak komponent ömrünü maksimuma çıkarır.
1000V (1 kV) tepe ters gerilim sönümleme gücü ve 3 Amper sürekli ileri akım kapasitesi ile özellikle güçlü adaptörlerde, doğrultucu köprü tasarımlarında ve endüstriyel elektronik kartların besleme girişlerinde emniyetle rol alır. Standart eksenel ayaklı yapısı (Axial THT) ve kalın gövdeli DO-201AD kılıf yapısı sayesinde hem prototip breadboard'lara hem de baskı devre kartlarına (PCB) lehimlenmesi son derece pratiktir.

• Yüksek akım gereksinimi duyan AC/DC güç kaynakları, şarj cihazları ve köprü doğrultucu katları
• Sürücü devrelerinde, yüksek güçlü rölelerde ve solenoid bobinlerinde ters EMK akımlarının sönümlenmesi (Flyback diyodu uygulamaları)
• Güneş paneli (Solar) sistemlerinde paneller arası geri besleme ve ters kutup koruma hatları
• Endüstriyel otomasyon cihazları, ev aletleri besleme katları ve AR-GE projeleri
