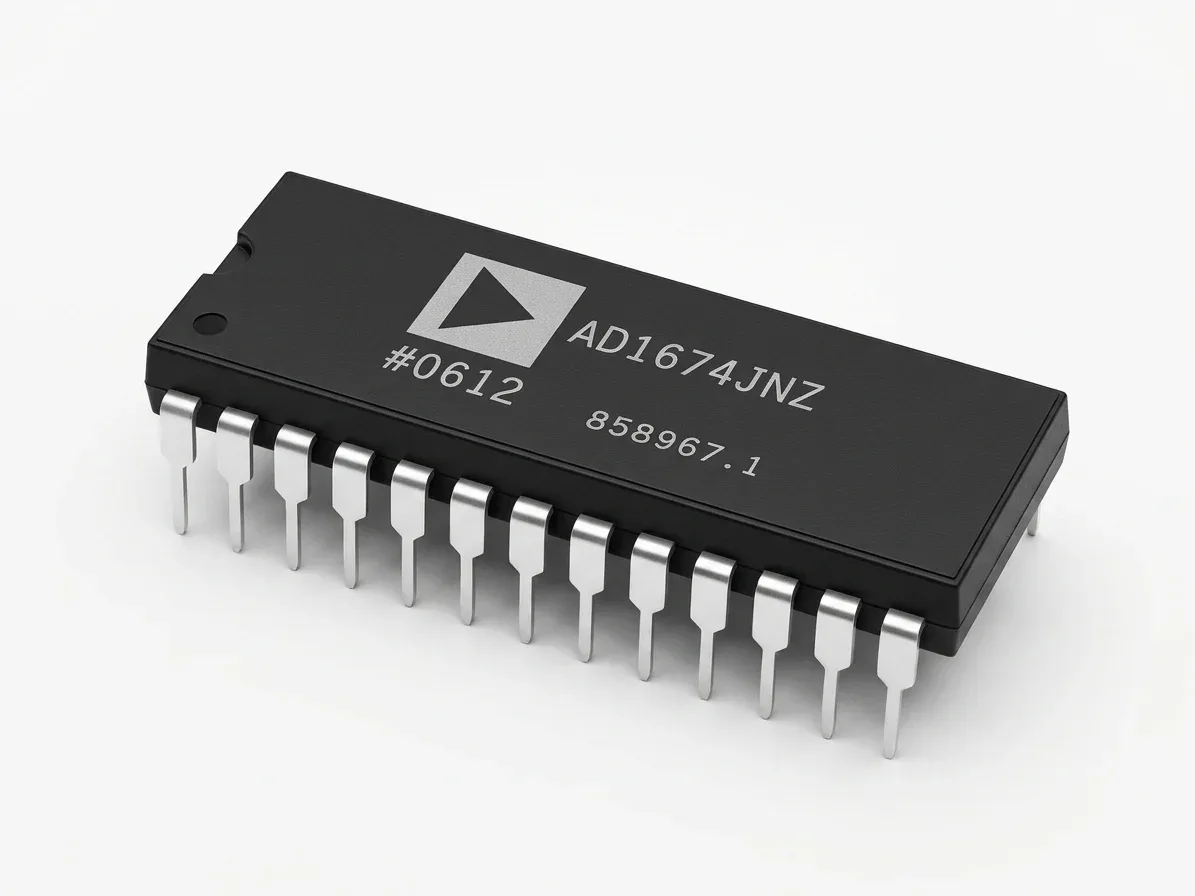

Analog Devices AD1674JNZ 12-Bit 100ksps Monolitik Orijinal ADC Entegresi (DIP-28)

Gösterilen görsel yalnızca temsilidir. Kesin özellikler ürün açıklamasından edinilmelidir.

ANALOG DEVICES INC. SKU: 113ADC02 Seri Sonu

Analog Devices AD1674JNZ 12-Bit 100ksps Monolitik Orijinal ADC Entegresi (DIP-28)

Name: Analog Devices AD1674JNZ 12-Bit 100ksps Monolitik Orijinal ADC Entegresi (DIP-28)
Brand: ANALOG DEVICES INC.
SKU: 113ADC02
Price: 3191.29 TRY
Availability: InStock

Henüz değerlendirilmedi · İlk yorumu yazın

3.191,29 TL

64,00 $

KDV Dahildir — 3.191,29 TL/adet

Datasheet / Veri Sayfası (255 KB) İndir

Yüksek doğruluk gerektiren endüstriyel otomasyon sistemleri, veri toplama (DAQ) kartları ve mikroişlemci arayüz tasarımları için dünya lideri Analog Devices kalitesiyle üretilen AD1674JNZ Entegresi; 12-bit yüksek çözünürlüğü, 100 kSPS (Saniyede 100 Bin Örnekleme) hızı, dahili örnekleme ve tutma (SHA) amplifikatörü ve mikroişlemci uyumlu paralel veri arayüzüyle donatılmış profesyonel bir monolitik analog-dijital dönüştürücüdür. Kullanım Alanları: • Hassas endüstriyel proses kontrol sistemleri, PLC analog giriş modülleri ve veri toplama (DAQ) kartları • Biyomedikal cihazlar, medikal sinyal analizörleri ve laboratuvar tipi hassas test ekipmanları tamiri • Çok kanallı sinyal işleme sistemleri, sonar/radar sinyal arayüzleri ve dijital kontrol üniteleri • Yüksek çözünürlüklü dijital terazi otomasyonları ve kurumsal/akademik AR-GE projeleri

Tüm Açıklama →

Son 3 ürün kaldı!

ADET

Birim Fiyat: 3.191,29 TL

Miktar: 1 ADET

Toplam Tutar: 3.191,29 TL

Hızlı Sevkiyat Stoktan aynı gün teslimat

%100 Orijinal Ürün Yetkili bayi & faturalı

Güvenli Alışveriş 256-Bit SSL koruması

Kolay İade 14 gün iade & değişim

Ürün Hakkında Bilgi Al (WhatsApp)

Üretici Marka: ANALOG DEVICES INC.
Üretici Parça Numarası: AD1674JNZ
Bileşen Türü: Monolitik Analogtan Dijitale Dönüştürücü Entegre (Sampling ADC IC)
Mimari / Çekirdek: SAR (Successive Approximation Register) Mimarisi
Çözünürlük Derecesi: 12-Bit (Hassas Dijital Çözünürlük)
Örnekleme Hızı (Sampling Rate): 100 kSPS (Saniyede 100.000 Örnekleme)
Dönüştürme Süresi (Conversion Time): Maksimum 10 µs
Desteklenen Giriş Tipleri: Single-Ended (Tek Uçlu)
Analog Giriş Aralıkları: Unipolar (0-10V, 0-20V) / Bipolar (±5V, ±10V)
Veri Arayüz Tipi: Paralel (Parallel - 8-Bit / 16-Bit Mikroişlemci Uyumlu)
Besleme Gerilimleri: Çift Analog Voltaj: ±11.4V ~ ±16.5V DC | Dijital Voltaj (Vlogic): +5V DC
Referans Voltaj Türü: Dahili (Internal 10V Gömülü) veya Harici (External) Giriş
Güç Tüketimi (Max / Tipik): 575 mW / 385 mW
Kılıf Tipi (Package): 28-DIP / PDIP (0.600", 15.24mm Geniş Tip Through-Hole)
Çalışma Sıcaklığı Aralığı: 0°C ~ +70°C (Ticari/Endüstriyel Kararlı Sınıf)
Güç elektroniği kontrol sistemlerinin, gelişmiş enstrümantasyon cihazlarının ve endüstriyel elektronik kart onarımlarının en kritik aktif entegrelerinden biri olan Analog Devices AD1674JNZ, ardışık yaklaşım (SAR - Successive Approximation Register) mimarisine dayanmaktadır. Sektör standardı haline gelmiş AD574A ve AD674A serileriyle tam bacak (pin-to-pin) uyumluluğuna sahip olan bu entegre, dahili lazerle ayarlanmış saati (clock) ve 10V kararlı referans voltaj kaynağı sayesinde dışarıdan minimum bileşen desteğine ihtiyaç duyar.
Dahili Örnekleme ve Tutma (Sample-and-Hold / SHA) fonksiyonu, hızlı değişen dinamik analog sinyalleri mükemmel bir doğrulukla yakalayarak dönüştürme esnasında veri kaybı veya kaçırma yaşatmaz. Esnek analog giriş katı sayesinde hem kutupsuz (Unipolar: 0V–10V, 0V–20V) hem de çift kutuplu (Bipolar: ±5V, ±10V) sinyal aralıklarını doğrudan destekleyecek şekilde konfigüre edilebilir. 8-bit ve 16-bit mikroişlemci veri yollarına doğrudan bağlanabilen üç durumlu (three-state) çıkış tamponları, sistem entegrasyonunu maksimum seviyede kolaylaştırır. DIP-28 (Geniş tip, 15.24mm) paket formuyla laboratuvar prototipleme ortamlarına ve endüstriyel onarım uygulamalarına tam uyum sağlar.

Ürün Adı	Analog Devices AD1674JNZ 12-Bit 100ksps Monolitik Orijinal ADC Entegresi (DIP-28)
Marka	ANALOG DEVICES INC.
Kategori	Analogdan Dijitale Dönüştürücüler (Adc)
Stok Kodu (SKU)	113ADC02
Analogdan Dijitale Dönüştürücü Sayısı	1
Bit Sayısı	12
Gerilim - Besleme, Analog	±11,4V ~ 16,5V
Gerilim - Besleme, Dijital	5V
Giriş Sayısı	1
Giriş Türü	Tek Uçlu
Mimari	SAR
Montaj Tipi	Delikten
Oran - S/H:ADC	1:1
Paket / Kutu	28-DIP (0.600", 15.24mm)
Referans Türü	Dışsal, İçsel
Veri Arayüzü	Paralel
Yapılandırma	S/H-ADC
Çalışma Sıcaklığı	0°C ~ 70°C
Örnekleme Hızı (Saniye Başına)	100 bin
Ürün Kodu	AD1674JNZ
KDV Oranı	%20,00
Durum	Seri Sonu
